Медиацентр на базе PC

Рис. 18. Корпус Thermaltake Mozart SX MediaLAB
VC7001SNS

Данный корпус выполнен из высококачественной 0,8-миллиметровой стали марки SECC, а его утолщенная лицевая панель (в Thermaltake Technology ее дизайн получил название Pithy aluminum front panel) — из 1,5-миллиметрового алюминия. Эта броня из светлого матового металла в сочетании с декоративными вставками и мультимедийной панелью черного цвета придает корпусу оригинальный и стильный внешний вид.

В правой части корпуса за декоративной откидной крышкой спрятаны 5,25-дюймовый отсек для оптического привода и 3,5-дюймовый отсек, который может быть использован для установки картридера (рис. 19). В месте предполагаемого расположения оптического привода эта декоративная крышка имеет дверцу, позволяющую открыть лоток дисковода при закрытой крышке. Однако в таком положении возможно только программное управление лотком оптического привода, поскольку кнопка Eject на лицевой панели не дублируется.

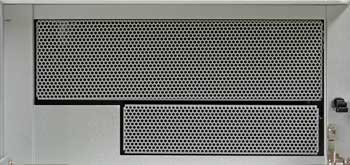

Рис. 19. Отсек оптического привода корпуса
Thermaltake Mozart SX MediaLAB VC7001SNS

В нижней левой части лицевой стороны корпуса расположена панель интерфейсов, на которой находятся два порта USB 2.0, порт IEEE-1394a и два разъема mini-jack для подключения наушников и микрофона.

В центре лицевой панели Mozart SX VC7001SNS размещается уже упоминавшаяся мультимедийная панель, на которой находятся VFD-дисплей (Vacuum Florescent Display) и набор мультимедийных кнопок, а также кнопки питания (Power) и перезагрузки (Reset). Кроме того, корпус комплектуется пультом дистанционного управления iMON PAD Remote Controller и CD-диском с дистрибутивом программного обеспечения iMON, включающего драйвер и комплект утилит iMON, а также мультимедийный пакет iMEDIAN (рис. 20). Все перечисленные компоненты являются элементами мультимедийного пакета MediaLAB kit, который, по сути дела, аналогичен программно-аппаратному комплексу iMON от компании SoundGraph, Inc. Как уже отмечалось, с помощью мультимедийного набора iMON (или MediaLAB kit, как он называется в данном случае) пользователь получает возможность полностью контролировать свой компьютер посредством пульта iMON PAD: управлять воспроизведением мультимедийного контента, задавать различные таймеры, запускать приложения, включать и отключать систему и даже настраивать содержание информации, выводимой на VFD-дисплей. Этот дисплей, помимо строки приветствия (содержание которой он, кстати, тоже может менять по своему желанию) в зависимости от выбранных настроек, может выводить графический эквалайзер, информацию о системе, данные о мультимедиа (о воспроизводимом плеером iMEDIAN мультимедийном файле), сведения о поступивших e-mail, новостные ленты (следует учесть, что VFD-дисплей «понимает» только латиницу и поэтому не стоит подключать русскоязычные RSS-ленты), информация о городе (название, погода, время). Кроме того, отметим, что с помощью пульта дистанционного управления можно управлять курсором и эмулировать нажатие кнопок мыши, а вызвав виртуальную клавиатуру вводить и текст.

Рис. 20. Пульт дистанционного управления
и диск с ПО от корпуса Thermaltake
Mozart SX MediaLAB VC7001SNS

С помощью ПО iMEDIAN, которое представляется собой мультимедийный пакет, подобный Windows Media Center, пользователь может воспроизводить различный мультимедийный контент.

Отметим, что на диске, поставляемом в комплекте с корпусом, находится ПО iMON/iMEDIAN ver.4.52.0605, которое не может работать под управлением OC Windows Vista. Установив его, мы убедились в том, что ни VFD-дисплей, ни пульт дистанционного управления, ни утилита iMON не могут выполнять своих функций. Решить проблему удалось, скачав новую версию набора утилит iMON/iMEDIA — ver.6.01.0122 — с официального сайта компании SoundGraph, Inc. (http://www.soundgraph.com).

Что касается внутреннего устройства корпуса, то, несмотря на slim-формфактор, Mozart SX VC7001SNS оказался весьма вместительным (рис. 21). Размеры этого корпуса позволяют использовать не только microATX (рис. 22), но и полноформатные ATX материнские платы. Однако такой формфактор корпуса имеет и ряд ограничений. Так, для установки карт расширения в нем необходимо применять специальный переходник Riser Card (GH-U74X) — рис. 23. Этот переходник позволяет сориентировать карты в горизонтальной плоскости и снимает ограничение на их размер, но при этом допускается установка всего трех дополнительных плат: одной с интерфейсом PCI Express x16 и двух с интерфейсом PCI. Более того, переходник GH-U74X можно установить далеко не на все материнские платы, например это не удалось сделать на материнской плате Gigabyte GA-945GMF-S2, которая использовалась в конфигурации нашей тестовой HTPC-системы. В таком случае может помочь разве что модернизация корпуса с помощью дрели и напильника (перенос крепежных отверстий).

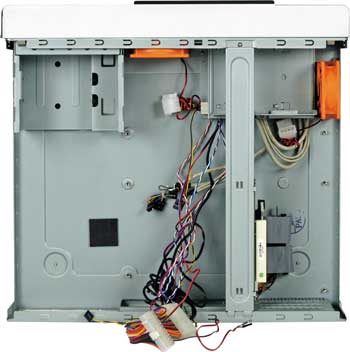

Рис. 21. Внутренняя компоновка корпуса
Thermaltake Mozart SX MediaLAB VC7001SNS

Если принять во внимание перечисленные ограничения, налагаемые формфактором корпуса, то монтаж компонентов системы в нем не должен доставить каких-либо проблем, тем более что под рукой будет инструкция (входит в комплект поставки), в которой подробно и обстоятельно описаны все операции по сборке ПК на его основе.

Рис. 22. Монтаж материнской платы
формфактора microATX в корпус
Thermaltake Mozart SX MediaLAB VC7001SNS

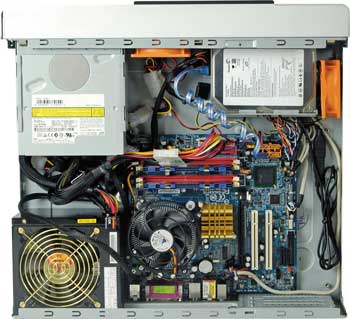

Для размещения жестких дисков в корпусе имеется корзина, рассчитанная на установку двух 3,5-дюймовых винчестеров. Кроме того, в нем предусмотрены еще два отсека с выходом на лицевую панель (external bay): 5,25-дюймовый, рассчитанный на установку оптического привода, и 3,5-дюймовый для установки устройства для работы с внешними носителями данных (к примеру, картридера), впрочем о них речь уже шла.

Рис. 23. Переходник Riser Card (GH-U74X)

Внимания заслуживают и возможности по организации системы охлаждения, предусмотренные разработчиками этого корпуса. Так, в своей стандартной комплектации Mozart SX VC7001SNS оснащен двумя 80-мм вентиляторами, один из которых установлен на лицевой панели (создает поток воздуха в направлении кулера процессора), а второй — на боковой панели, непосредственно перед корзиной с жесткими дисками. Для лучшей циркуляции воздуха корпус имеет перфорированные боковые стенки и перфорированные вентиляционные решетки на верхней панели в месте расположения блока питания и процессорного кулера. Кроме того, заглушки 5,25- и 3,5-дюймовых отсеков — сетчатые с закрепленным с внутренней стороны поролоновым фильтром. Все это обеспечивает приемлемый температурный режим для компонентов системы, хотя отметим, что система оказалась более горячей и шумной, нежели корпуса от SilverStone Technology. Так, температура процессора HTPC-системы тестовой конфигурации, собранной в корпусе Mozart SX VC7001SNS, при работе со 100-процентной нагрузкой составила 77 °С (рис. 24).

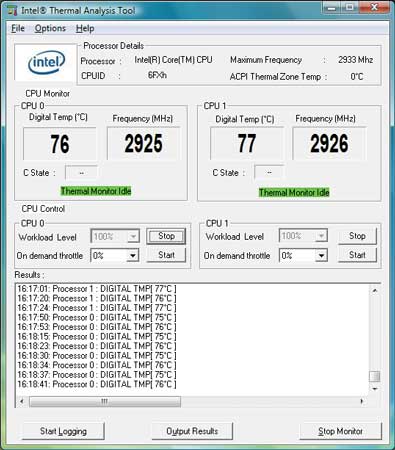

Рис. 24. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса Thermaltake Mozart
SX MediaLAB VC7001SNS

Справедливости ради отметим, что для охлаждения центрального процессора в данном корпусе производитель рекомендует использовать кулер Golden Orb II CL-P0220, оснащенный вентилятором диаметром 120 мм, который отличается низким уровнем шума (заявлено 17 дБА) и, возможно, способен более эффективно охлаждать центральный процессор и компоненты, находящиеся в непосредственной близости от него.
Thermaltake LANBOX HT VF5451BNS

LANBOX HT VF5001BNS (рис. 25) от компании Thermaltake Technology является единственным в нашем тестировании представителем корпусов типа miniCase. Производитель назвал данное устройство Home Theater Gaming Cube, что в полной мере отражает и круг компьютерных систем, для которых он позиционируется, и особенности его дизайна. В нашем распоряжении оказалась одна из модификаций базовой модели LANBOX HT VF5001BNS, корпус LANBOX HT VF5451BNSE, у которой, в отличие от базовой модели, в стандартную комплектацию входит 450-ваттный блок питания Thermaltake Purepower 450PP (W0152) стандарта ATX 12V 2.2, выполненный по технологии Cable Management Technology (модульная система подключения кабелей питания) и оборудованный 14-миллиметровым вентилятором.

Рис. 25. Корпус Thermaltake LANBOX HT VF5451BNSE

Этот лаково-черный плотно сбитый «кубик» по своему внешнему виду очень напоминает barebone-платформу, но имеет более внушительные размеры (габариты корпуса составляют 300x430x230 мм при весе 7,5 кг), что, впрочем, в отличие от SFF-решений (small form factor), позволяет собирать в нем системы на базе стандартных комплектующих, отвечающих требованиям стандарта ATX. Так, LANBOX HT VF5451BNSE предусматривает использование стандартных блоков питания ATX и материнских плат формфактора microATX (в угоду компактности разработчики, конечно же, были вынуждены отказаться от возможности установки в нем полноформатных системных плат ATX). Для изготовления корпуса применялась высококачественная сталь марки SECC, а его передняя панель сделана из прошедшего специальную обработку неполированного алюминия. Одним словом, вид у корпуса весьма эффектный, разочаровывают только пластмассовые вставки, закрывающие 5,25-дюймовые слоты для оптических приводов. Хотя внешне они не сильно отличаются от алюминия лицевой панели, но при ближайшем рассмотрении… Стоило ли экономить? Тем более что это продукт отнюдь не бюджетной серии.

Помимо двух упомянутых пластмассовых вставок с открывающимися дверцами для слота оптического привода, на лицевой части корпуса находятся интерфейсная панель, на которую выведены два порта USB 2.0, порт IEEE-1394 и два аудиоразъема mini-jack (для подключения наушников и микрофона); расположенная симметрично ей панель с кнопками включения/отключения, перезагрузки компьютера и размещенными между ними индикатором питания и дисковой активности, выход 3,5-дюймового отсека (закрыт алюминиевой заглушкой), который может быть использован для установки картридера.

Кроме того, на лицевой панели находятся VFD-дисплей (Vacuum Florescent Display), имеющий зеркальное покрытие, что, на наш взгляд, является довольно спорным решением, поскольку при ярком внешнем освещении отображаемую на нем информацию практически не видно, и набор мультимедийных кнопок. В комплект поставки корпуса входит пульт дистанционного управления iMON PAD Remote Controller и CD-диск с дистрибутивом программного обеспечения iMON (рис. 26), которое включает драйвер и комплект утилит iMON, а также мультимедийный пакет iMEDIAN. Эти компоненты входят в мультимедийный пакет Thermaltake MediaLAB kit, являющийся, по сути, не чем иным, как программно-аппаратным комплексом iMON от компании SoundGraph, Inc., о котором мы уже неоднократно говорили при описании других устройств, участвовавших в тестировании. Кстати, на сей раз ПО iMON/iMEDIAN (ver.5.00.0727), которое можно найти на поставляемом в комплекте с корпусом диске, полноценно работало под управлением OC Windows Vista.

Рис. 26. Пульт дистанционного управления
и диск с ПО от корпуса Thermaltake
LANBOX HT VF5451BNSE

Но и это еще не все. Опционально LANBOX HT VF5451BNSE может быть оборудован 7-дюймовым сенсорным дисплеем (A2471). Таким образом, в данном решении одновременно могут быть реализованы все возможные способы управления мультимедийным контентом, которые были доступны в других представленных в данном обзоре HTPC-корпусах.

Внутреннее устройство корпуса LANBOX HT VF5451BNSE заслуживает особого внимания. Для того чтобы создать столь компактный корпус, специалисты компании Thermaltake Technology использовали при его разработке модульный дизайн, благодаря чему смогли добиться плотной компоновки элементов системы без ущерба для удобства монтажа. Весь корпус легко разбирается на отдельные модули, которые крепятся к шасси с помощью винтов-барашков. Чтобы их открутить, даже не понадобится отвертка (рис. 27). На каждый из четырех модулей (платформа материнской платы, платформа блока питания, 3,5-дюймовая корзина для жестких дисков, комбинированная корзина для устройств, имеющих выход на лицевую панель) монтируются компоненты компьютерной системы, после чего они устанавливаются в корпус. Таким образом, все точки монтажа легко доступны и для того, чтобы собрать такую систему, пожалуй, не потребуется никаких специальных навыков — все очень просто и удобно, тем более что к корпусу прилагается подробнейшая инструкция (что отличает далеко не все подобные продукты других компаний).

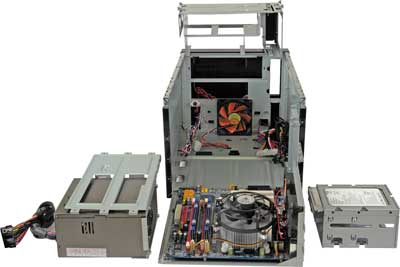

Рис. 27. Модульный дизайн корпуса Thermaltake
LANBOX HT VF5451BNSE

Отметим, что корпус LANBOX HT VF5451BNSE допускает установку четырех полноформатных карт расширения. Имеющаяся в нем 3,5-дюймовая корзина для жестких дисков рассчитана на установку двух винчестеров, а комбинированная корзина, включающая три отсека с выходом на лицевую панель (external bay), предусматривает размещение двух 5,25-дюймовых оптических приводов и одного 3,5-дюймового устройства, которым, к примеру, может быть картридер.

Для охлаждения компьютерной системы используется тот же подход, что и в описанном выше корпусе Mozart SX VC7001SNS. Для улучшения циркуляции воздуха корпус имеет перфорацию верхней панели (в месте расположения блока питания) и боковых стенок. Кроме того, в стандартной комплектации LANBOX HT VF5451BNSE оснащен тремя дополнительными системными вентиляторами: один из них (диаметром 90 мм) установлен на лицевой панели (непосредственно перед корзиной с жесткими дисками), еще два (диаметром 60 мм) — на задней панели. Но, как показали наши опыты, все эти меры не обеспечивают достаточно эффективного охлаждения системы. Так, в ходе теста температура процессора HTPC-системы тестовой конфигурации, собранной в корпусе LANBOX HT VF5451BNSE, при работе со 100-процентной нагрузкой достигла значения 81 °С, после чего включилась система термозащиты процессора TM2 (принудительное охлаждение процессора, осуществляемое путем снижения напряжения питания и тактовой частоты ядра) — рис. 28.

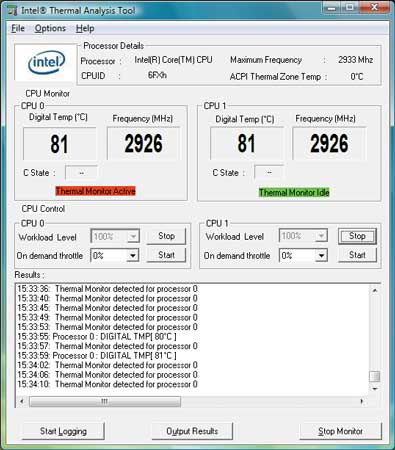

Рис. 28. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса Thermaltake LANBOX HT VF5451BNSE

Отметим, что во избежание возникновения подобных ситуаций производитель рекомендует использовать в данном корпусе кулер Blue Orb II CL-P0257, оснащенный вентилятором диаметром 120 мм с низким уровнем шума (заявлено 18 дБА). Можно предположить, что в этом случае будет обеспечиваться более эффективное охлаждение центрального процессора и компонентов, находящихся в непосредственной близости от него.

Итоги

Пришло время подвести итоги данного тестирования. Во-первых, хотелось бы отметить, что все представленные в обзоре корпуса безусловно заслуживают внимания и наверняка могли бы стать хорошим решением для построения компьютерных систем класса HTPC, но при этом, во избежание последующих разочарований, следует иметь в виду некоторые их особенности. Так, корпуса от компании SilverStone Technology при всех своих плюсах оказались довольно габаритными, что, впрочем, стало вполне приемлемой платой за их вместительность и возможность использовать комплектующие полноформатного размера, да и возможностью установки сразу шести жестких дисков обладает далеко не каждый домашний компьютер, а уж тем более мультимедийный центр. В качестве общей особенностью корпусов этого производителя, на которую также следует обратить внимание, отметим очень яркий индикатор питания синего цвета. Кроме того, нужно учесть что все эти корпуса в стандартной комплектации поставляются без блоков питания. При этом при установке стандартного ATX-блока в SilverStone LC20B-M и SilverStone LC16B-MR следует быть готовым к тому, что данный источник питания удастся закрепить только тремя винтами (отметим, что такого крепления будет вполне достаточно). Что касается дизайна и органов управления, то в этом вопросе, конечно, все зависит от вкуса пользователя. По нашему мнению, явным фаворитом является модель SilverStone LC16B-MR, в которой специалистам из SilverStone Technology в наибольшей степени удалось приблизиться к дизайну и функциональности традиционной бытовой аппаратуры, дополнив их новыми возможностями компьютерной системы. К примеру, самых высоких похвал заслуживает, на наш взгляд, реализованный здесь набор органов управления — сочетание пульта дистанционного управления, мультимедийных клавиш управления воспроизведением и многофункциональной ручки.

Интересным решением является и низкопрофильный корпус Mozart SX VC7001SNS от Thermaltake Technology, но при его использовании нужно тщательно подходить к подбору материнской платы, чтобы обеспечить ее совместимость с имеющимся переходником, предназначенным для установки плат расширения, — в противном случае придется ограничиться только ее базовыми возможностями. Кроме того, следует осторожно подходить к применению мощных компонентов — система охлаждения корпуса может не справиться с их охлаждением.

Также остро вопрос охлаждения стоит в другом корпусе от компании Thermaltake Technology — LANBOX HT VF5451BNSE. Вот где, действительно, во избежание неприятных сюрпризов не стоит гнаться за эфемерными рейтингами тестов, а нужно выбрать разумную конфигурациею системы, с более эффективным процессорным кулером, способным обеспечить оптимальный температурный режим процессора.

С учетом вышесказанного можно сделать вывод, что выбор подходящего HTPC-корпуса — это дело вкуса и финансовых возможностей пользователей.
